一:EPS應急電源簡介

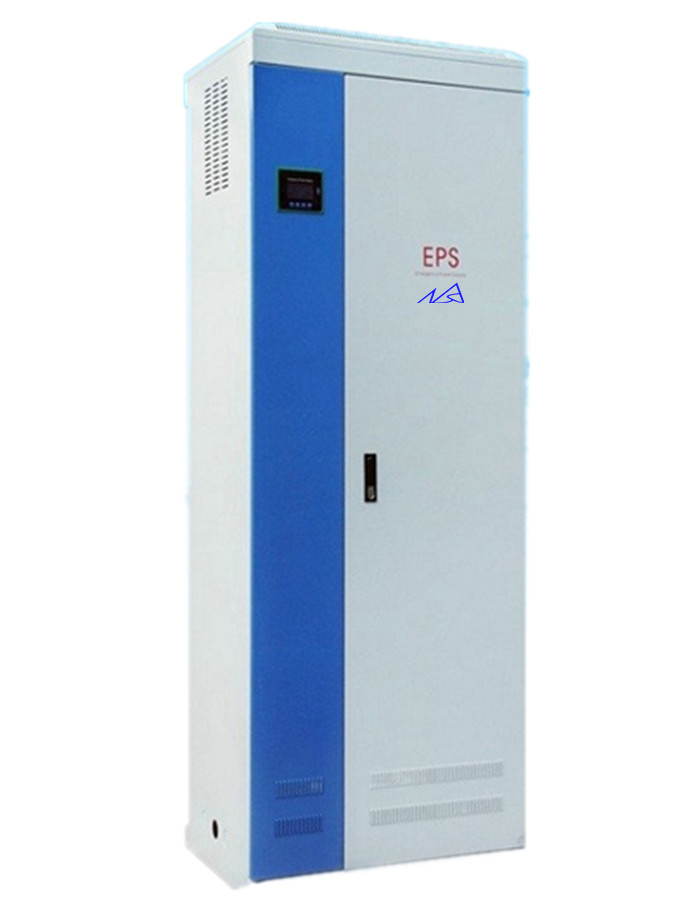

智聯盛達科技生產的ZLSD系列單相EPS應急電源500W是根據消防設施、應急照明、事故照明等一級負荷供電設備需要而設計生產。產品由互投裝置、全自動充電機、模塊式逆變電源、變壓器、配電裝置及蓄電池組等組成。
EPS應急電源在停電時，能在不同場合為各種用電設備供電。它適用范圍廣、負載適應性強、安裝方便、效率高。采用集中供電的應急電源可克服其他供電方式的諸多缺點。減少不必要的電能浪費。在應急事故、照明等用電場所，它與轉換效率較低且長期連續運行的UPS不間斷電源相比較，具有更高的性能價格比。
二:EPS應急電源產品特點
在交流市電正常時由市電經過互投裝置給重要負載直接供電,同時通過智能充電機給電池組充電。當交流電網斷電后或電網電能異常時，互投裝置將會立即投切至逆變電源,由電池經過逆變電源逆變出交流電應急供電(轉換時間小于1S,也可定制更短轉換時間機型)。當電網電壓恢復時，應急電源又將恢復為電網供電。
三:EPS應急電源工作方式
根據EPS應急電源所帶負載情況的不同,可以分為照明型EPS應急電源,動力型EPS應急電源,混合型EPS應急電源三種機型;由于三種類型電源在設計及成本上差別較大,在定購時需確定清楚,簡述如下:
1、 照明型EPS應急電源 <500W---100KW>
1）、產品概述
產品用途：適用于建筑物及公共場所發生火情或其他緊急情況下為應急照明等各種燈具（含單進單出型金屬鹵素燈、鈉燈）提供集中供電的應急電源裝置。
2）、產品特點
1、采用最新IGBT逆變技術。
2、采用集中供電模式，無需特殊燈具。
3、應急供電時，正弦波交流電輸出，穩壓、穩頻、靜置無噪音、無公害。
4、可消防聯動，可計算機監控，可消防中心控制。
5、隔離變壓器輸出，LCD液晶顯示。
3）、產品優點
1、設計簡單，施工方便。
2、綜合造價低，節省投資。
3、壽命長，主機壽命10年以上。
4、免維護電池，可循環使用300～500次。
5、管理簡單，自動瞬間切換，可無人值守。
6、保持照明度穩定，工作可靠，維護簡便。
7、半模塊化設計,提前售后服務成本及效率。
|
型號 |
ZLSD-0.5～100KW-ZZ |
|
|
容量（KW） |
0.5～100KW |
|
|
輸入 |
最大電流（A） |
根據容量定,詳情看報價表 |
|
電壓（V） |
單相220V ±25% / 三相380V ±25% |
|
|
頻率（Hz） |
50Hz±5% |
|
|
輸出 |
額定電流（A） |
根據容量定,詳情看報價表 |
|
電壓（V） |
市電正常時：同市電電壓一致 |
|
|
應急供電時：220V±5% |
||
|
頻率（Hz） |
應急供電時50Hz±0.5% |
|
|
市電正常時同市電一致 |
||
|
切換時間 |
小于1秒（特殊要求時，可小于0.006秒，可帶金屬鹵素燈。） |
|
|
波形 |
應急供電時：純正弦波；市電正常時：同市電一致 |
|
|
應急供電時間 |
90分鐘（標準型）(應急時間客戶可根據要求配置) |
|
|
超載能力 |
負載120%時能正常工作 |
|
|
噪音 |
正常時：靜置無噪音；應急時：＜55dB |
|
|
相對濕度 |
0～90% |
|
|
環境溫度 |
－24℃～40℃ |
|
|
海拔高度 |
2000米以下 |
|
|
適應負載 |
主要用于照明類等各種阻性負載 |
|
|
重量（kg含電池） |
根據容量定,詳情看報價表 |
|
|
輸出回路（標準型） |
3路 (輸出回路數可以根據客戶要求定制) |
|
1）、產品概述
產品用途：為消防設施或一級負荷或特別重要負荷或消防應急照明負荷或其他負荷等各種380V/220V用電電器與設備提供應急供電。
智聯盛達科技生產的EPS應急電源采用國際著名廠家生產的IGBT模塊,并設計成半模塊化逆變器，應用最先進的IGBT逆變技術，采取CPU控制、數字化電路、高集成度電子元件，研制出的高科技環保型產品。該產品為一級負荷和特別重要負荷用電設備及消防設施、消防應急照明等提供第二或第三電源。
2）、產品特點
1、采用最新IGBT逆變模塊和高可靠性的集成電路。
2、脈寬調制PWM技術。
3、“四合一”設計，結構簡化。
4、能向任何電感性或電阻性的負載供電。
5、可與消防聯動，可實現遠程或樓宇智能監控，由消防中心控制。
6、主要部件和元器件均采用高可靠性的國際知名品牌。
7、導線和器件具有阻燃或不燃特性。
3）、產品優點
1、靜態、無噪音、無排煙、無公害，無火災隱患。
2、自動切換，可實現無人值守。
3、節能，非應急供電時基本不耗電。
4、性能穩定，安全可靠，使用壽命長。
5、與發電機組相比綜合造價低，性能價格比好。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3、動力型EPS應急電源
|
型號 |
ZLSD-2.2～200KW-ZD |
|
|
輸入 |
電壓 |
380V±20% |
|
相數 |
三相四線+PE |
|
|
頻率（Hz） |
50Hz±5% |
|
|
輸出 |
容量 |
2.2KW～200KW |
|
電壓 |
380V±20% 變頻啟動時:三相0～380V（自調節） |
|
|
波形 |
純正弦波 |
|
|
頻率 |
50Hz±0.5% 變頻啟動時0～50Hz（正常運行，頻率自調） |
|
|
過載能力 |
≥120% 60秒；≥150% 0.5秒 |
|
|
電池 |
免維護密封鉛酸電池 |
|
|
備用時間 |
60分鐘/90分鐘/120分鐘/（可按設計要求制作） |
|
|
保護 |
短路保護，過流保護，過壓保護,過載保護,過溫保護等 |
|
|
顯示 |
LCD中文液晶顯示 |
|
|
效率 |
應急供電時：≥90%; 市電供電時約為100%; |
|
|
運行環境 |
溫度：－24℃～40℃相對溫度：0～90% 海拔高度：2000米以下 |
|
|
適應負載 |
本電源適用于動力負載 |
|
|
噪音 |
電網有電時，靜置無噪音；應急供電時，小于60dB |
|
|
尺寸/重量 |
見尺寸重量一覽表 |
|
|
開門方式和進線方法 |
前門單開，后門雙開，底部進出線。（標準型） |
|
